Тросовая электропроводка

Тросовая электропроводка

Среди всего многообразия способов прокладки кабеля и устройства электропроводки особняком стоит тросовая электропроводка. Потребность в ней может возникнуть, если окружающие строительные конструкции имеют очень сложный рельеф и перемежаются большими пустотами. Такое возможно, конечно, лишь в производственных и складских помещениях, а также на открытом воздухе. Ведь внутренние стены благоустроенных домов, офисов и квартир всегда более-менее ровные, и уродовать их струной или тросом с пучком проводов совсем не хочется, хотя правила этого и не запрещают.

Итак, тросовая электропроводка – это, как следует из названия, проводка, несущим элементом для которой является трос или струна, выполняемая из оцинкованной или крашеной проволоки-катанки. В этом и состоит принципиальное отличие тросовой электропроводки от воздушной линии электропередач.

В воздушных линиях несущим элементом является сам провод или кабель. И, поскольку по прочности провод явно уступает стальной проволоке или тросу, то обеспечивать существенную натяжку воздушным линиям никак нельзя. А отсюда следуют и ограничения по максимальному расстоянию между двумя опорами ВЛ и меры, которые необходимо применять для исключения перехлеста отдельных проводов.

Линии тросовой электропроводки применяются при любых пролетах в составе цепей освещения, розеточных сетей и магистральных линий. Достоинствами тросовой электропроводки являются возможность монтажа в пространстве между двумя сколь угодно отдаленными конструкциями или зданиями, низкая стоимость монтажа и необходимой арматуры, высокий уровень пожарной и электробезопасности, а также возможность использования несущего троса или проволоки для установки не только кабеля, но и ответвительных коробок или подвесных светильников.

Наиболее эффективная очередность монтажа тросовой электропроводки следующая:

1. Монтируем кабель на струну или трос при помощи хомутов или пластиковых стяжек, фиксируем и расключаем ответвительные коробки, подключаем и фиксируем светильники.

2. Монтируем устройства концевого крепежа для несущей струны на опорных поверхностях. Обычно это кольца с анкерными креплениями.

3. Аккуратно поднимаем трос/струну и закрепляем по пролету. Желательно использовать талреп для обеспечения некоторой натяжки. Проволока вяжется в нагретом состоянии, а трос фиксируется жимками.

Диаметр троса/проволоки для монтажа тросовой электропроводки выбирается, исходя из протяженности пролета и массы кабелей и арматуры в линии. На практике предпочтение отдается тросу диаметром от двух до семи миллиметров, а также проволоке диаметром 5-8 миллиметров. Максимально допустимое расстояние между двумя соседними хомутами крепления кабеля к тросу составляет 50 сантиметров.

Несмотря на то, что протяженность пролетов тросовой электропроводки ничем не ограничена, необходимо по возможности устраивать дополнительные промежуточные подвесы. Особенно это касается тех случаев, когда проводка устраивается в помещении, есть прочный потолок, а пролет очень длинный. На участках с открытым пространством при большой длине можно использовать боковые оттяжки, чтобы избежать раскачивания линии.

К кабелю тросовой электропроводки не предъявляется никаких особых требований, поскольку он не несет на себе никакой механической нагрузки. Главное, чтобы этот кабель соответствовал условиям эксплуатации. Например, для монтажа на открытом воздухе необходимо использовать кабель, изоляция которого не боится влаги и имеет повышенную стойкость к воздействию прямых солнечных лучей и.

Трос, используемый в качестве несущего элемента, должен быть цельным по всей длине пролета, соединения не допускаются. Исключения возможны лишь для участков очень большой длины при наличии промежуточных жестких креплений на каких-либо конструкциях. Высота прокладки тросовой электропроводки в помещении и по стенам не должна быть менее 2,5 метров, а над проездами автомашин – не менее 6 метров.

Тросовая электропроводка

Есть ситуации при электрификации, когда нужно провести электричество в отдельно стоящее помещение. При этом прокладывать кабель в траншею нет возможности, из-за сложности рельефа или архитектуры. Поэтому на ряду с такими видами наружной прокладки, как лотки, кабель каналы, трубы, гофра, крепление к стене, существует такой вид прокладки, как тросовая электропроводка. В этой статье мы рассмотрим технологию монтажа кабеля на тросе своими руками.

Калькулятор

Сервис бесплатной оценки стоимости работы

  1. Заполните заявку. Специалисты рассчитают стоимость вашей работы
  2. Расчет стоимости придет на почту и по СМС

Номер вашей заявки

Прямо сейчас на почту придет автоматическое письмо-подтверждение с информацией о заявке.

Оформить еще одну заявку

Область применения

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабеля в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Устройство тросовых электропроводок

Как видно из самого названия, главным элементом тросовых проводок является один или несколько несущих тросов с концами, закрепленными на опорных конструкциях — зданиях и сооружениях, столбах и т. д.

К несущему тросу провода и кабели могут быть закреплены как жестко — с применением специальных хомутов, полос оцинкованного железа или проволочных «вязок», так и на подвесках — с применением специальных зажимных пластин с петлями для проводов. Расстояние между ними не должно составлять 50-80 см.

Диаметр троса выбирается в зависимости от веса кабеля или кабелей, прикрепляемых к нему. Стальной несущий трос выбирают диаметром 3—6,5 мм, стальную проволоку-катанку — 5—8 мм. Для концевого крепления троса применяют анкерные болты в виде крюков, для натяжки — специальные натяжные муфты (талрепы) марок К798, К804, К805.

В целях снижения стрелы провеса и увеличения механической прочности линии целесообразно применять промежуточные крепления — подвесы в виде крюков, «серег». Стрела провеса в зависимости от длины пролета не должна быть более 1-1,5 м для пролетов длиной 6 м и не более 2-2,5 м для пролетов длиной 12 м (или не менее 1/40 в теплое время года и не менее 1/60 от длины пролета в холодное).

Минимальная высота подвеса троса или закрепления его по стенам составляет 2,5 м в помещении. На улице: 2.75 м над пешеходной территорией, 6 м над а/м проездом.

Несущий трос, согласно ПУЭ-7 как и любая токопроводящая часть доступная для прикосновения и в нормальных условиях эксплуатации не находящаяся под напряжением должен быть обязательно заземлен. Однако, исходя из требования того же документа (п. 1.7.123) не может быть использован в качестве РЕ-проводника.

Подготовительные работы

Для начала нужно определиться с проводом и его сечением. О том, как рассчитать сечения кабеля, мы рассказывали в соответствующей статье. После этого нужно померить длину с учетом всего маршрута прокладки электропроводки от автомата до щитка распределения. При выборе троса и элементов подвеса нужно учитывать вес провода на данном участке, с трехкратным запасом прочности. Поскольку в сложных погодных условиях нагрузка на подвесную конструкцию возрастает, может стать причиной обрыва и обесточивания. В основном используют стальной оцинкованный трос диаметром от 4.6 до 6.8 мм. В тех случаях, когда длина подвеса невелика, а вес такой, что можно пренебречь, вместо тросовой электропроводки можно использовать струнную (натягивается оцинкованная стальная проволока или покрытая лаком горячекатаная проволока от 5 до 10 мм).

Рекомендация из практики

При использовании вязальной проволоки нужно предотвратить врезание жилы в изоляцию, для этого делается прокладка между бандажом и проводом из изоляционного материала. Площадь намотки бандажа должна быть максимально распределена путем укладки 7-10 витков бандажа. При использовании пластиковых хомутов, уточните их эксплуатационные данные. В противном случае зимой в мороз или очень горячее лето, обнаружите рассыпавшиеся хомуты.

При наружной прокладке кабеля по тросу необходимо также защитить линию от воздействия среды на изоляцию, поэтому рекомендуется протянуть ее в гофре, как показано на фото ниже. Это снизит потом затраты на эксплуатацию и восстановление тросовой проводки.

При небольшой протяженности пролета или отсутствии возможности крепления к тросу кабеля на месте установки, существует возможность сборки подвеса на земле. Уже подготовленную конструкцию можно натянуть и прикрепить.

Следуя нашей инструкции вы сможете самостоятельно провести электропроводку к отдельно стоящим строениям на даче. Также рекомендуем просмотреть полезное видео, в котором показывается, как сделать петлю на тросе своими руками:

Вот и все, что хотелось рассказать вам о том, как выполнить монтаж тросовой электропроводки своими руками. Как вы видите, прокладка кабеля по тросу является достаточно трудоемким мероприятием, однако все же под силу домашнему мастеру!

Будет интересно прочитать:

Технология монтажа тросовых электропроводок

Цепь работы:

1.Ознакомиться с устройством электропро­водок, выполняемых проводами, монтируемыми на тросе [7, 9, 12, 22, 23].

2.Научиться оформлять заказы и технические документы на тро­совые проводки.

3.Получить практические навыки выполнения одного из способов монтажа тросовых проводок.

Порядок выполнения работы.

1. Изучить типовой проект [9], об­разцы материалов и инструмента для монтажа тросовых электропро­водок.

2.Проверить исправность светильников и ламп на стендах. Про­верить пускорегулирукнцую аппаратуру (ПРА) для газоразрядных светильников.

3.Собрать тросовую проводку, присоединить светильники, занулить трос, измерить сопротивление изоляции проводов и проверить непрерывность цепи зануления.

4.Под руководством преподавателя подключить тросовые проводки к сети и проверить на световой эффект.

Содержание работы и методика ее выполнения.

Тросовыми назы­вают электропроводки, у которых провода или кабели укреплены на натянутом несущем стальном тросе.

В сельском хозяйстве тросовые электропроводки применяют в производственных помещениях всех типов, в животноводческих и хозяйственных постройках и в наружных установках как для освети­тельных, так и для силовых сетей.

Читать еще:  Как крепить пароизоляцию к металлическим профилям

Проводки на собственном несущем тросе (рис.1, а) выполняют специальными тросовыми проводами марок АРТ, АВТ-1; АВТС-1 и другими, содержащими в своей конструкции много­проволочный трос, вокруг которого навиты 2. 4 изолированных про­водника. Для отыскания одноименных жил в процессе монтажа на изоляции проводов имеется отличительная маркировка в виде поло­сок.

Проводки с креплением проводов и кабелей непосредственно к натянутому тросу или прово­локе (рис. 1,б) выполняют незащищенными проводами марок АПВ, АПРВ, ПВ и другими, а также кабелями — АВРГ, АВВГ, ВРГ и др. Разновидность таких проводок — струнные электропроводки (рис. 1,в). Струну изготавливают из стальной проволоки диаметром 2.„4 мм. Ее закрепляют вплотную к строительным основаниям, например, прива­риванием к закладным деталям или пристреливанием.

Рис.1.Виды проводок:

а — тросовая; б — кабельная; 1 — анкерное крепление; 2 — натяжная муфта; 3 — тросовый зажим; 4 — ответвительная коробка; 5 — струнная подвеска; 6 — светильник; 7 — провод АРТ; 8 — трос; 9 — несущий трос; 10 — кабель; И — крепление кабеля к тросу; в — струнная: 1 — струна; 2 — провод.

Струнные проводки применяют для монтажа проводов по железо­бетонным стенам, балкам и другим конструкциям, где крепление про­водок другими способами затруднено.

Методы заготовки тросовых проводок. При больших объемах работ по монтажу тросовых проводок организуют их централизованное изготовление на технологических линиях.Для изготовления тросовых проводок составляют замерочные эскизы, где указывают: марку, площадь сечения и число жил проводов или кабелей; общую длину и размеры отдельных участков проводок; марку и диаметр несущего троса; способы закрепления проводов к тросу; типы концевых анкерных креплений, промежуточных подве­сов и другие сведения (рис. 2).

В условиях электромонтажного участка заготовку тросовых про­водок организуют в мастерской, оснащенной инструментом и приспо­соблениями для работы.

Отрезок или часть несущего троса приспособлениями натягивают между противоположными стенами на высоте 1,2. 1,5 м. На верстаке при помощи механизмов для резки, зачистки и оконцевания проводов и тросов по замерочному эскизу нарезают отрезки проводов и кабелей. Предварительно подготовленные провода и материалы укладывают на передвижной монтажный столик, расположенный под тросом. Электро­монтер, перемещаясь со столиком вдоль троса, собирает проводку в соответствии с эскизом. По мере готовности проводку наматывают на барабан и в таком виде доставляют на объект.

В специализированных электромонтажных организациях создают технологические линии для поточной заготовки проводок, оснащенные более производительными механизмами.

Технология монтажа проводок. Монтаж тросовых проводок выполняют в две стадии.

На первой стадии по фактическим замерам на объекте составляют замерочные эскизы и выдают задания на заготовку проводок. В зави­симости от условий и сложности монтажа проводки выполняют пол­ностью с установкой ответвительных коробок и светильников (без стекла) или секциями со светильниками или без них.

Рис.2. Пример составления замерочного эскиза осветительной тросовой электропроводки.

В качестве несущего троса рекомендуют использовать многопро­волочные оцинкованные тросы диаметром З. 6,5 мм. Допускается использовать оцинкованную проволоку, а также горячекатаную прово­локу (катанку) диаметром 5. 8 мм, опрессованную слоем поливинил- хлорида или защищенную другим антикоррозийным покрытием. Ма­териал и диаметр несущего троса выбирают в соответствии с проек­том.

Концевое крепление троса к строительным основаниям называют анкерным, оно воспринимает усилие натяжения троса. Анкерные креп­ления различают по конструкции: болтовой анкер с крюком; анкеры для крепления дюбелями или привариванием; анкер для крепления к металлическим фермам и др. Конструкцию анкера выбирают в за­висимости от строительного основания.

Соединение несущего троса с анкером выполняют через натяж­ную муфту, которая предназначена для натяжения и регулирования стрелы провеса троса. В качестве натяжной муфты можно использо­вать болтовой анкер с удлиненной резьбой.

Трос закрепляют на крюке муфты или анкера болтовым зажимом при помощи коуша, а проволоку — стальной обоймой или закручи­ванием. На конец троса или проволоки устанавливают заземляющий наконечник для присоединения нулевого защитного проводника (рис. 3).

Крепление проводов и кабелей к тросу выполняют стальными полосками с пряжками или пластмассовыми перфорированными лен­тами (рис. 4). Расстояние между креплениями не более 500 мм. Кабели

Рис.3. Технология крепления анкеров и тросов:

1 — шпилька; 2 — анкер К300; 3 — натяжная муфта К-679; 4 — коуш; 5 — тросо­вый зажим; б- конец троса для зануления; 7-трос; 8-проволока; 9-обойма; 10 наконечник для зануления.

Рис.4. Технология крепления проводов и коробок к тросу:

1 — трос; 2 — монтажная полоса; 3 — ответвительная коробка; 4 — пряжка; 5 — провода; 6— тросодержатель; 7 — пластмассовая лента; 8— кнопка.

и провода на тросе и в местах перехода их с троса на конструкции зданий должны быть разгружены от механических усилий.

Ответвительные коробки для присоединения светильников к про­водам и кабелям крепят к монтажной полосе или к пластине, которые подвешивают на трос. Можно крепить коробки при помощи скоб не­посредственно к тросу. Для ответвления от тросовых проводов уста­навливают специальные тросовые коробки типа У-245. Ответвление проводов в коробке выполняют только ответвительными сжимами без разрезания провода. Светильники подвешивают к пластинам или коробкам на подвесах. Подвешивать светильники на проводах не допускается.

На второй стадии монтажа заготовленные в мастерских секции проводок доставляют на объект, раскатывают на полу вдоль линии расположения светильников и временно подвешивают на подставках высотой 1,2. 1,5 м для осмотра проводки, выпрямления проводов и подключения светильников. Подготовленную проводку поднимают и одним концом крепят к анкерной конструкции, натягивают вручную или полиспастом и крепят другой конец к противоположному анкеру.

В сетях с глухозаземленной нейтралью несущий трос зануляют в двух точках на концах линий — соединением троса и нулевого про­вода гибкой перемычкой.

Окончательно полиспастом или лебедкой натягивают трос. Стрелу провеса троса контролируют динамометром или прямым замером (визированием) так, чтобы она была в пределах от /40 до /6д длины пролета (для пролетов 6 м рекомендуют стрелу 100..Л 50 мм, а для пролетов 12 м — 200. 250 мм). Стрелу провеса регулируют натяжными муфтами.

По завершении монтажа до установки ламп в светильники измеряют сопротивление изоляции электропроводки (норма 0,5 МОм). Затем элементы светильников испытывают на стендах (рис. 5, а, б). После установки ламп и защитных стекол электропроводки опробывают под напряжением на световой эффект.

Содержание отчета:

1. В соответствии с вариантом задания (табл. 1) составить замерочный эскиз, принципиальную схему на тросовую про­водку (см. рис. 1, 2) и технические требования на монтаж [9, 12].

2.Составить заявку на материалы и инструмент для монтажа про­водки по варианту задания.

3.Записать результаты испытания сопротивления изоляции про­водок и светильников.

4.Записать результаты испытания пускорегулирующей аппаратуры (ПРА) для газоразрядных светильников.

5. Нарисовать монтажные схемы для проверки люминесцентных ламп, ПРА, ламп накаливания и стартеров.

Рис.5.Электрические схемы стендов:

а — для проверки люминесцентных ламп и пускорегулирующей аппаратуры (ПРА): EL — люминесцентная лампа; HL — лампа накаливания; SB — кнопка; б — для проверки ламп накаливания и стартеров: SA— стартер; HL — лампа накали­вания.

Таблица 1

Порядковый номер студента в бригадеСпособ выполне- ния проводкиМарка и площадь сечения проводки (кабеля)Длина проводки, м и число групп светильниковЧисло светиль- ников линии, шт.Номер листа (ТП 4.407-36/70).
Кабель на тросеКабель АНРГ ( 3*25мм 2 )80 (2гр.)16.10 16.21
Тросовый проводПровод АВТС (3*4 мм 2 )64(2гр.)16.20 16.21
Провода на тросеПровод АПВ (6мм 2 )50( 2гр.)16.10 16.21
Провода на кПровод АПР (4мм 2 )70(2гр.)16.30 16.31

Контрольные вопросы и задания.

1. Перечислите способы выполнения тросовых электропроводок.

2. Каков порядок составления замерочного эскиза проводок и сведений, содержащихся в нем?

3. Расскажите последо­вательность сборки тросовой проводки в мастерских.

4. Назовите требования, предъявляемые к стреле провеса и занулению несущего троса.

5. Как измеряют сопротивление изоляции тросовых электропроводок?

Задание №13.

Последнее изменение этой страницы: 2016-12-30; Нарушение авторского права страницы

МОНТАЖ ТРОСОВЫХ ЭЛЕКТРОПРОВОДОК

Тросовыми называются электропроводки, выполненные специальными тросовыми, а также защищенными и незащищенными изолированными проводами или кабелями, поддерживаемыми несущими тросами, прикрепленными к строительным конструкциям.

Тросовые проводки являются особой разновидностью открытых электропроводок, применяемых для питания осветительных и силовых электроприемников в производственных помещениях при отсутствии в них мостовых кранов, а также в наружных установках для освещения дорог, территорий предприятий и складов.

Основными достоинствами тросовых электропроводок являются:

-возможность полной индустриализации монтажа путем заготовки всей электропроводки в МЭЗ;

-простота конструкции и незначительное, количество крепежных деталей;

-возможность монтажа, демонтажа и переноса электропроводки в короткие сроки без нарушения хода производственного процесса;

-низкие трудовые затраты и стоимость монтажа;

-удобство и безопасность эксплуатации.

Монтаж тросовых электропроводок осуществляется обычно в две стадии.

На первой стадии монтажа выполняют все подготовительные и заготовительные работы, в состав которых входят:

-установка и заделка закладных частей деталей и крепежных конструкций;

-предварительная заготовка и обработка несущей проволоки или троса (очистка, резка мерных кусков, оформление концов троса петлей, коушем.)

Для тросовых проводок применяются специальные провода марок APT, ABT, АВТВ

В качестве несущих элементов применяют: стальной канат (трос диаметром 1,95 — 6,5 мм, стальную оцинкованную проволоку диаметром 2,5 — 6 мм, круглую горячекатаную проволоку (катанка) диаметром 5 — 8 мм, голый стальной оцинкованный провод диаметром 6,8 и 7,5 мм, свитый из обыкновенных стальных или омедненных стальных проволок, канат, служащий одновременно в качестве несущего троса и нулевого провода.

-обработка проводов и кабелей, в том числе правка, разметка и резка на мерные отрезки, снятие изоляции с концов жил проводов и кабелей, установка и крепление ответвительных сжимов, соединение (пайка, сварка) жил, оконцевание жил проводов и кабелей, присоединение проводов и кабелей к приборам.

Читать еще:  Технология утепления пенофолом

Все работы по заготовке и обработке тросов, проводов и кабелей выполняют в мастерских на монтажном объекте, а при индустриальном методе монтажа — в МЭЗ.

На второй стадии монтажа собирают заготовленные участки и узлы тросовых проводок в общую плеть и подвешивают их на натяжных устройствах и поддерживающих конструкциях, установленных на первой стадии монтажа.

Доставленную на монтажную площадку заготовленную тросовую проводку разматывают и расправляют, одновременно проверяя ее состояние и комплектность.

Для сборки и подвески тросовой электропроводки один конец несущего троса оконцовывают петлей и набрасывают на временный анкерный крюк, установленный на высоте 1,5 м., другую петлю троса за крюк натяжного устройства и натягивают трос. Стрела провеса регулируется с помощью натяжной муфты.

В заключительной стадии монтажа подвешивают и укрепляют на тросе корпуса светильников, но без стеклянных деталей (отражателей, стеклянных колпаков и др.), регулируют (высоту подвеса проводки между анкерными креплениями) .

Смонтированную плеть электропроводки поднимают, соединяют с анкерными креплениями и натяжным устройством, натягивают при помощи натяжных устройств, окончательно регулируют и крепят вертикальные проволочные подвески( через 6-12 м вдоль трассы электропроводки), устанавливают в светильниках лампы и закрепляют в корпусах светильников отражатели и колпаки, проверяют правильность взаимного расположения всех деталей электропроводки.

Троссовая электропроводка:

а- общий вид; б-крепление троса натяжной муфтой; в-глухое крепление троса; 1-несущий трос; 2-коуш; 3-натяжная муфта; 4-анкер; 5-ответвление от магистрали заземления; 6-дюбель типа ДГ; 7-гайка; 8-шайба.

В соответствии с требованиями ПУЭ элементы тросовой электропроводки (несущий трос, корпуса светильников, оболочки кабелей и др.) должны быть заземлены. Для заземления тросовой электропроводки ее крепежные конструкции и несущий трос присоединяют к шинам заземления при помощи гибких перемычек из стального троса диаметром не менее 5 мм или многожильного медного провода сечением не менее 2,5 мм2.

Технология монтажа тросовой электропроводки может не­сколько меняться в зависимости от схемы ее выполнения.

Монтаж тросовых электропроводок

Нередко перед инженерными службами объекта встает вопрос о выборе оптимального способа прокладки электропроводки. При этом преимущество отдается варианту, наиболее гибкому с точки зрения монтажа, экономичному с точки зрения обеспечения электрической энергией как можно большего количества электроприемников, безопасному с точки зрения пожарной и электробезопасности.

Электропроводки, выполненные специальными проводами с встроенным в них стальным несущим тросом, называют тросовыми. К ним относятся электропроводки, выполненные установочными изолированными проводами или кабелями, проводники, опоры и конструкции в которых подвешены свободно или закреплены жестко.

Тросовые электропроводки преимущественно используются для устройства сетей освещения. Особенно целесообразно применять такие электропроводки в сетях освещения закрытых и открытых складов, эстакад, галерей, спортивных площадок. Тросовые электропроводки применяют также для магистральных, распределительных и групповых силовых электрических сетей переменного тока напряжением до 380 В. Поэтому нередко их можно увидеть при сооружении электрических сетей освещения улиц, дворовых территорий и площадей, а также взрывоопасных и пожароопасных объектов. Оптимальным вариантом применения тросовых проводок является устройство силовых и осветительных электрических сетей в помещениях промышленных предприятий с большой площадью; в пролетах цехов, свободных от передвижных мостовых кранов, электрических талей; снаружи и внутри помещений молочно-товарных ферм, коровников, телятников, конюшен в сельской местности.

Нередко можно встретить и такой вариант, когда тросовые электропроводки, в зависимости от местных условий и окружающей среды, применяют в сочетании с другими способами прокладки электропроводок. Такое сочетание вызвано тем обстоятельством, что распределительные щиты и шкафы, при помощи которых осуществляются защита, распределение, управление и питание энергией силовых и осветительных электрических сетей, обычно размещают на стенах.

К достоинству тросовых электропроводок относятся:

— простота конструктивного устройства;

— незначительное число крепежных деталей;

— возможность подвешивания на любой отметке, что значительно облегчает монтаж, демонтаж, а в необходимых случаях и перенос тросовых электропроводок на новое место;

— высокая степень индустриализации, что позволяет производить тросовые электропроводки непосредственно на предприятиях.

Работы по монтажу тросовых электропроводок (включая изготовление элементов и деталей проводки, монтаж проводки, выполнение ответвлений к осветительным и силовым группам электроприемников) возможно проводить в отрыве от строительных работ и вне монтажной зоны строительной площадки. При этом сам монтаж сводятся к установке на свои места крепежных анкерных и других конструкций, сборке тросовой электропроводки в одну общую плеть, подъему и натяжке отдельных готовых монтажных блоков и узлов проводки.

Конструкции тросовых электропроводок

Тросовые электропроводки проектируют и осуществляют по конструктивным вариантам, приведенным на рисунке 1, а именно: с простой подвеской и жестким закреплением проводов и кабелей на расположенных поперек проводки несущих тросах.

Рис. 1. Варианты устройства тросовых электропроводок:

а — с поперечными несущими тросами; б — с одним продольным несущим тросом; в — с двумя продольными несущими тросами; 1 — несущие тросы; 2 — концевые анкерные крепления тросов; 3 — вертикальные проволочные подвески, наклонные и горизонтальные оттяжки; 4 — натяжные устройства; 5 — изолирующие и поддерживающие опорные конструкции для подвешивания проводников; б — провода или кабели; 7 — ответвительные коробки или зажимы; 8 — светильники.

Варианты устройства, приведенные на рисунке, применяют для устройства групповых осветительных сетей в пролетах производственных цехов и закрытых складских помещениях, а в наружных установках — для устройства освещения открытых складских и спортивных площадок, стоянок автотранспорта. Промежуточные крепления основного несущего троса в указанных случаях прокладки производят ко второму (вспомогательному) тросу, имеющему большую стрелу провеса и воспринимающему на себя всю нагрузку линии.

Для устройства тросовых и струнных электропроводок, как правило, применяют специальные провода со встроенным в них несущим тросом, а также изолированные провода с жилами любых сечений или легкие небронированные кабели с жилами сечением до 16 мм2 включительно и при небольшом числе одновременно подвешиваемых на несущем тросе и струне проводников с количеством жил не более трех-четырех. Это указание, тем не менее, не исключает возможности в необходимых случаях подвешивания на несущем тросе отдельных участков электропроводок и кабельных линий с большим количеством проводок и кабелей с жилами сечением 16–240 мм2 по принципу конструктивного устройства тросовых и струнных электропроводок.

В качестве несущих тросов для тросовых электропроводок применяют сплетенные из стальных оцинкованных проволок стальные канаты-тросы диаметром 1,95 — 6,5 мм. Для тросовых электропроводок в качестве несущего троса допускается также применять стальную оцинкованную или обыкновенного качества проволоку или имеющие лакокрасочное покрытие стальную и горячекатаную проволоку (катанку) диаметром 5,5 — 8 мм как наиболее простой, дешевый и недефицитный материал. Если несущий трос может быть использован в качестве заземляющего нулевого проводника, то целесообразно применять стальные неизолированные однопроволочные и многопроволочные провода марок ПСО, ПС или ПМС. Несущие тросы подвешивают между концевыми крепежными анкерами, прикрепляемыми к строительным конструкциям. Формы концевых крепежных конструкций имеют различные исполнения и зависят от особенностей мест их крепления.

Выбор несущего троса производится при разработке проекта на электрические сети путем сопоставления двух взаимно связанных величин — диаметра несущего троса с учетом длины пролета и величины расчетных нагрузок на трос и стрелы провеса. Принимая во внимание стандартизацию строительных конструкций, в большинстве случаев длины пролетов между фермами и балками в помещениях составляют от 6 до 12 м. Стрелы провеса находятся в пределах от 0,03 до 0,6 м и специального подсчета не требуют.

Тросы соединяются с концевыми крепежными деталями путем устройства на конце троса петли, выполняемой при помощи так называемого коуша и плашечных зажимов (рис. 2). При выполнении тросовых электропроводок с применением жестких и полужестких электроконструкций (стальных лотков, коробов и т. п.) несущий трос подвешивают свободно с некоторой слабиной. Выравнивание подвешенных к тросу проводок выполняют с помощью проволочных подвесок различной длины.

Рис. 2. Концевые заделки несущих тросов:

а — с помощью коуша и плашечного зажима; б — с помощью стальной обоймы; в — путем закручивания конца проволоки (катанки) в спираль, 1 — крюк 2 — коуш; 3 — трос или проволока (катанка); 4 — зажим плашечный; 5 — наконечник для заземления троса.

В процессе эксплуатации может возникнуть необходимость в подтяжке тросовой проводки. Натяжку и подтяжку несущего троса осуществляют с помощью натяжных устройств, встраиваемых в проводку последовательно с несущим тросом. Некоторые концевые анкерные крепежные конструкции предусматривают осуществление натяжки несущего троса с помощью гайки за счет наличия на свободном конце крюка удлиненной резьбы.

Количество натяжных муфт в каждой тросовой плети зависит от общей длины последней. При длине плети тросовой проводки до 10–15 м обычно обходятся без специальных натяжных муфт, осуществляя натяжение троса с помощью гайки и резьбы, имеющихся на концевых анкерных крепежных конструкциях. При больших пролетах на концах несущего троса рекомендуется устанавливать одну или две натяжные муфты.

Монтаж тросовой электропроводки выполняют в основном в две стадии:

1) в производственных условиях подготавливают и собирают элементы электропроводки, комплектуют анкерные, натяжные конструкции и поддерживающие устройства и транспортируют их на место монтажа;

2) тросовые проводки монтируют на заранее установленных натяжных устройствах и подвесках в помещениях.

Изделия для монтажа троссовых проводок

Сделано
в России

Коробка распаячная КМ для открытой проводки 50х50х20мм белая

  • Код товара 6203779
  • Артикул UKO10-050-050-020-K01-E
  • Производитель IEK

Сделано
в России

Кабель-канал для проводки по двери 2000мм

  • Код товара 9743409
  • Артикул 04233
  • Производитель Schneider Electric/Prisma G

Коробка установочная 65х40, для скрытой проводки,наборная,с саморезами

  • Код товара 9517257
  • Артикул 10180С
  • Производитель RUVinil

Сделано
в России

С этим покупают Посмотреть

UNICA Коробка 2 поста наружная бежевый

  • Код товара 9716579
  • Артикул MGU8.004.25
  • Производитель Schneider Electric/UNICA

С этим покупают Посмотреть

Читать еще:  Как правильно приклеить гипсокартон к неровной стене?

UNICA Коробка 2 поста наружная белая

  • Код товара 9712655
  • Артикул MGU8.004.18
  • Производитель Schneider Electric/UNICA

С этим покупают Посмотреть

UNICA Коробка 1 пост наружная белый

  • Код товара 9701758
  • Артикул MGU8.002.18
  • Производитель Schneider Electric/UNICA

С этим покупают Посмотреть

UNICA Коробка 1 пост наружная бежевая

  • Код товара 9726335
  • Артикул MGU8.002.25
  • Производитель Schneider Electric/UNICA

С этим покупают Посмотреть

UNICA Коробка 3 поста наружная белый

  • Код товара 9716710
  • Артикул MGU8.006.18
  • Производитель Schneider Electric/UNICA

Светильник светодиодный ДСП-39w 4200Лм 4000К IP67 Slim/Tube с проходной проводкой

  • Код товара 832844
  • Артикул ЦБ000012820
  • Производитель Центрстройсвет

Сделано
в России

Светильник светодиодный ДСП-39w 4200Лм 5000К IP67 Slim/Tube с проходной проводкой

  • Код товара 317988
  • Артикул ЦБ000012819
  • Производитель Центрстройсвет/CSVT Slim

Сделано
в России

Детектор GMS 120 Prof (0.601.081.000)

  • Код товара 250526
  • Артикул 0601081000
  • Производитель BOSCH/Профессиональный инструмент (Синий)

Детектор D-tect 120 (0.601.081.300)

  • Код товара 3864747
  • Артикул 0601081300
  • Производитель BOSCH/Измерительный инструмент

Коробка разветвительная 80х80×50 для открытой проводки

  • Код товара 3810076
  • Артикул 67040М
  • Производитель RUVinil

Сделано
в России

С этим покупают Посмотреть

UNICA Коробка 3 поста наружная бежевый

  • Код товара 9717062
  • Артикул MGU8.006.25
  • Производитель Schneider Electric/UNICA

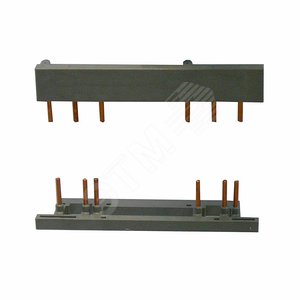

Проводка для сборки реверсивного контактора CTX3 40 3P (416883)

  • Код товара 6662772
  • Артикул 416883
  • Производитель Legrand/CTX3

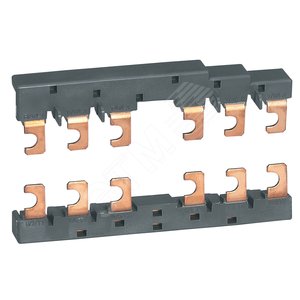

Проводка для сборки реверс. контактора.CTX22 3P (416882)

  • Код товара 8142050
  • Артикул 416882
  • Производитель Legrand/CTX3

С этим покупают Посмотреть

Коробка огнестойкая для открытой проводки 40-0210-FR1.5-4 Е15-Е120 80х80х40

  • Код товара 2917691
  • Артикул 40-0210-FR1.5-4
  • Производитель Промрукав/ОКЛ-ПР

С этим покупают Посмотреть

Коробка распределительная 40-0115 для открытой проводки безгалогенная (HF) атмосферостойкая 70х50 (132шт/кор)

  • Код товара 6255048
  • Артикул 40-0115
  • Производитель Промрукав

С этим покупают Посмотреть

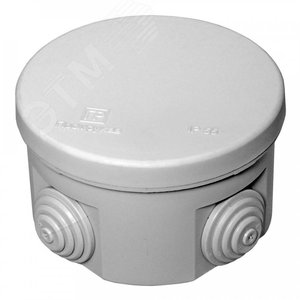

Коробка распределительная 40-0125 для открытой проводки безгалогенная (HF) атмосферостойкая 80х50 (102шт/кор)

  • Код товара 6908348
  • Артикул 40-0125
  • Производитель Промрукав

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Что представляют собой тросовые проводки

Под понятием «тросовая проводка» подразумевается проводка, при прокладке которой используется трос или проволока. Ее натягивают в воздухе, а уже затем по этой проволоке пускают провода.

Для электромонтажа электросетей внутри промышленных зданий, где напряжение составляет 600 или более Вольт, используют провода типа АРТ. Такой провод в своей основе имеет жилы из алюминия, силовой (несущий) трос, резиновую изоляцию.

Вокруг троса проводники идут в скрученном состоянии, их сечение может быть от 2.5 мм до всех 35 мм, при этом они бывают двух- или четырехжильными. Каждая жила в этом проводе имеет свой отличительный знак, маркировку. Это обозначение нанесено на изоляции.

В качестве провода для уличного использования используются провод АВТ, в нем тоже используются алюминиевые жилы, однако несущий трос усилен и используется утолщенный вариант изоляции. В сельской промышленности часто можно встретить провода с маркировкой АВТС.

Как происходит монтаж подобной электропроводки

Процедура подключения такой проводки состоит из двух этапов. В отдельной мастерской происходит подготовка и сборка всех компонентов электрической цепи. Здесь занимаются комплектацией натяжной, анкерной конструкции, собирают поддерживающие компоненты. Затем оборудование вывозят к месту установки.

На втором этапе осуществляется процесс монтажа проводки. Устанавливают ее на заранее подготовленное место. При монтаже происходит закрепление и подключение ответвительных, соединительныхкоробок, а также их выводы. Сюда же относятся натяжные муфты и заземляющие перемычки.

Крепление светильников к проводам на струнах и тросах происходит на втором этапе подключения. Для этого проводку разматывают на полу и временно приподнимают на высоту около 1.5 метров. Это делают для подключения светильников и их проверки.

После этого конструкцию начинают поднимать. Для этого одну сторону крепят к анкерной конструкции, а за другую натягивают проводку. Это может делать вручную или при помощи лебедки. После растягивания проводки ее другая сторона крепится к другому анкерному крюку.

Когда и это сделано, проводку окончательно подтягивают и делают заземление для несущего троса. Заземляют силовой трос с обоих концов, используя специальные медные переходники, сечение которых составляет 2.5 мм.

Затем систему можно подключать к питающей магистрали. Стрела провеса проводки при пролете 6 метров должна составлять 10-15 см. Если же это пролет в 12 м, то стрела должна провисать не более чем на 25 см.

Что такое струнные проводки

Проводка вне помещения, струнные проводки — это провода на струнах и тросах, в которых в качестве несущего троса используется стальная проволока (струна).

Такую струну натягивают между стен, перекрытий, ферм. Применяют струны для крепления проводов разнообразных марок, это может быть СРГ, АВВГ, ВРГ.

После подключения проводки конструкцию нужно обязательно заземлить, в том числе и несущую проволоку.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Установка тросовой проводки для осветительных приборов

Немного истории

По мнению экспертов, моде на архитектурно-художественную подсветку свойственно повторяться. Хорошим подтверждением этой теории выступает популярность тросовых осветительных систем. Сегодня данный способ все чаще используется при разработке проектов для зданий самого различного назначения, хотя сама идея далеко не новинка.

Так, в эпоху Возрождения осветительные приборы подвешивались на тросах в помещениях, где проводились балы и собрания элиты. В середине прошлого столетия в западных странах тросовая электропроводка стала своеобразным ответом на вхождение в моду жилых помещений с высокими потолками.

В данном случае использование тросов вносило не только новизну и предоставляло возможность зонировать пространство, но и позволяло экономить электроэнергию. Кстати, через определенное время такое решение переняли и советские светодизайнеры.

После того, как люди смогли ощутить экономию от внедрения тросовой технологии, она стала применяться повсеместно: освещение офисов, фасадов.

Особенности тросовой проводки

Наружная тросовая электропроводка представляет собой специальную осветительную систему, закрепленную к стене или к другой несущей конструкции. Она может использоваться для подсветки любого здания: фасады архитектурных объектов, жилые дома, производственные сооружения.

Основными преимуществами тросовой электропроводки считаются:

  • демократичная стоимость;
  • высокая надежность.
  • возможность использования для создания архитектурно-художественной подсветки.

Немаловажным плюсом является простота монтажа тросовых систем и низкая трудоемкость процесса.

Что необходимо для установки тросовой электропроводки?

Для монтажа электропроводки тросового типа потребуются следующие элементы:

  • трос – базовый компонент проводки, на котором и держится вся система освещения. Рекомендуется отдавать предпочтение оцинкованным аналогам, поскольку они достаточно гибки, устойчивы к коррозии и долговечны. Лучше приобретать трос с небольшим запасом (около 10%);
  • зажимы – выбираются в зависимости от площади сечения троса;
  • кабель — наиболее оптимальный вариант медный кабель имеет двойную изоляцию и обладает высокими огнестойкими свойствами. Стоит сразу надеть на него гофрированную трубу, что позволит исключить вариант с КЗ и убережет конструкцию от пагубного ультрафиолетового излучения;
  • талреп – специальное натягивающее приспособление. При небольшой протяженности проводки хватит одного талрепа, при большей длине рекомендуется взять два приспособления;
  • элементы крепления для кабеля. Здесь выделяют 2 варианта: первый — монтажная лента, позволяющая крепить кабель «замком», второй — «штрапсы» из прочного пластика — специальные стяжные устройства, напоминающие хомуты. Максимальный интервал между такими крепежными элементами — 0,5 м. Исходя из этого требования производится подсчет требуемого количества крепежа.
  • крепление троса — специальные крюки, которые позволяют жестко зафиксировать конструкцию. Если трос монтируется в деревянную стену, то используются специальные шурупы из металла с крюком на одном конце. Если стена выполнена из кирпича, либо железобетона, применяются анкерные конструкции с крюком. Конечно, второй вариант является более востребованным.

Установка тросовой электропроводки

Начинается процесс монтажа проводки тросового типа с установки закладных элементов. Данную задачу необходимо решать еще на стадии строительства здания. Если же речь идет об уже построенном сооружении, работы проводят электромонтажники при условии использования специального оборудования для сверления отверстий в несущих конструкциях здания.

На первом этапе измеряется требуемая длина троса, после чего отрезается нужный кусок. Один конец полученного троса заводится в кольцо натягивающего устройства (талрепа) и замыкается специальным зажимом. Другой конец троса необходим для того, чтобы сделать петлю, которая в дальнейшем будет надеваться на крюк.

Существует несколько способов выполнения вышеуказанной петли. Для этого могут применяться специальные коуши, болтовые зажимы, прессуемые гильза.

Навеска начинается с разворачивания троса и крепления одного конца к анкеру. При этом винты и талреп должны быть немного отвинчены (прослаблены), чтобы обеспечить возможность регулировки силы натяжения. Далее переходят к предварительному натягиванию конструкции. Если длина пролета очень большая, сделать это вручную будет весьма затруднительно, лучше применять специализированное оборудование.

Процесс натяжки можно считать оконченным, когда будет получено заданное значение стрелы провеса. Для контролирования силы натяжки используется динамометр. После этого производится окончательная натяжка троса, для чего осуществляют затяжку талрепа и анкерных винтов.

Оптимальным значением для стрелы провеса считается — 1,5…2,5 % от длины пролета. Чтобы исключить раскачку троса и, соответственно, осветительных приборов в будущем, используются специальные растяжки.

Завершающим этапом является проведение работ по заземлению троса. После этого на трос могут навешиваться осветительные приборы.

При проведении вышеуказанных работ профессиональной бригадой электромонтажников тросовая электропроводка сможет отработать несколько десятков лет без проведения текущих ремонтов и специального обслуживания.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
